近年、地球温暖化対策の一つとして家庭への普及が促進されている高効率給湯器のうち、潜熱回収機構を有する給湯器等（以下、「潜熱回収型ガス給湯器」という。）においては、その構造上、ガス燃焼由来の凝縮水であるドレン排水（以下、「ドレン排水」という。）が一定量発生する。 このドレン排水を含む生活に起因する排水については、原則、下水道法第2条により「汚水」に分類され、汚水系統の排水設備に排出することとなる。

一方で、ドレン排水の排出量が微量であること、水質を一定に保つ機構を装置内に有していることなどから、ドレン排水を雨水と同様の取扱いとして雨水系統の排水設備への排出を認めている自治体もあり、自治体によってドレン排水の取扱いは異なっている。

ドレン排水の取扱いについては、各自治体が諸条件を検討し判断することとなるが、ドレン排水に対する明確な取扱いを定めていない自治体が多く、潜熱回収型ガス給湯器の普及拡大において課題となっているとともに、不明確な取扱いは後々の誤接合の原因ともなる。

したがって、本取扱いは、各自治体においてドレン排水の取扱いを定めるにあたっての参考に資するため、基礎資料をまとめるとともに、基本的な考え方及び留意事項を整理するものである。

（1） 対象とする潜熱回収型ガス給湯器

本取扱いにおいて対象とする潜熱回収型ガス給湯器は、主として家庭用の給湯及び暖房に使用される潜熱回収機構を有する潜熱回収型ガス給湯器（給湯専用器、風呂給湯器、温水熱源器及び温水システムに構成されるもの）で、一般財団法人日本ガス機器検査協会（以下、「JIA」という。）が貼付するガス機器認証マークを有するものとする。

なお、潜熱回収型ガス給湯器の構造及びドレンの発生メカニズム、ドレン排水の水処理機構と安全装置、性能の担保等については、「参考資料（2）潜熱回収型ガス給湯器の構造等」に記載するとおりである。

（2） ドレン排水の性状

対象とする潜熱回収型ガス給湯器におけるドレン排水の発生量及び排出水の水質などの性状は、「参考資料（3）ドレン排水の性状」に記載するとおりである。

なお、潜熱回収型ガス給湯器の各耐用期間及び各季節の水質については、下水道法第8条の規定に基づく下水道法施行令第6条「放流水の水質の技術上の基準」及び水質汚濁防止法第3条の規定に基づく排水基準を定める省令（昭和46年6月21日総理府令第35号）第1条「排水基準」（別表第一及び第二）に定める水質項目について試験を行った値を参考に示している

（1） 基本的な考え方

ドレン排水については生活に起因する排水であることから、下水道法第2条により「汚水」に分類され、汚水系統の排水設備に排出する取り扱いになると認識される。しかし、潜熱回収型ガス給湯器の普及は地球温暖化対策に寄与すること、「2．潜熱回収型ガス給湯器とドレン排水の性状」に示すとおり、ドレン排水は燃焼由来であり、排出量が微量であること及び水質を一定に保つ機構を有し、その性能が担保されることが確認されていることから、各自治体が公共下水道の整備状況（分・合流式等整備手法を含む）及び地域の公共用水域への影響等を勘案しつつ、ドレン排水を“雨水と同様の取扱い”とし、必ずしも汚水系統の排水設備へ排出する必要がないと取り扱う判断も可能である。

いずれにしても、ドレン排水の排出先及び排出方法などの取扱いについては、本取扱いを参考に、各自治体が自らの判断により消費者や事業者からの問い合わせに対し統一的な対応を行うこととし、かつ、広く一般に周知することが望ましい。

（2）留意事項

1） ドレン排水の取扱いを定めるにあたっては、以下の点に留意して検討し判断する必要がある。

• ・ 雨水管等からの排出先である河川又は海域の環境基準など公共用水域への影響。
• ・ 側溝等宅地の地先に排出される場合などにおける周辺の生活環境への影響。例えば、側溝や側溝ますに滞留する水に起因する害虫発生等のリスクなど。
• ・ 宅地内雨水浸透を行なっている家屋に対する取り扱い。

2） ドレン排水を雨水系統の排水設備への排出を可とする場合においては、以下について留意するよう排水設備の設置等を指導する必要がある。

• ・ ドレン排水の排水管を雨水の縦樋に直接接合による雨水の潜熱回収型ガス給湯器内への溢水に対する配慮。
• ・ ドレン排水を直接地先の側溝や共用通路等に排水する場合の飛散、溢水等への配慮。
• ・ その他、ドレン排水の状況などの点検・確認等に支障のないように配慮。

地球温暖化対策として普及対象とされる高効率給湯器のうち、ドレン排水を排出するものには、前記の他に「潜熱回収型石油給湯機」、「家庭用燃料電池システム（燃料電池ユニット、潜熱回収型バックアップ給湯器）」があるが、ドレン排水の水質の検証および第三者機関による認証制度が確立することにより、今後、本取扱いの対象とすることができる。

潜熱回収型ガス給湯器の構造等

① 潜熱回収型ガス給湯器について

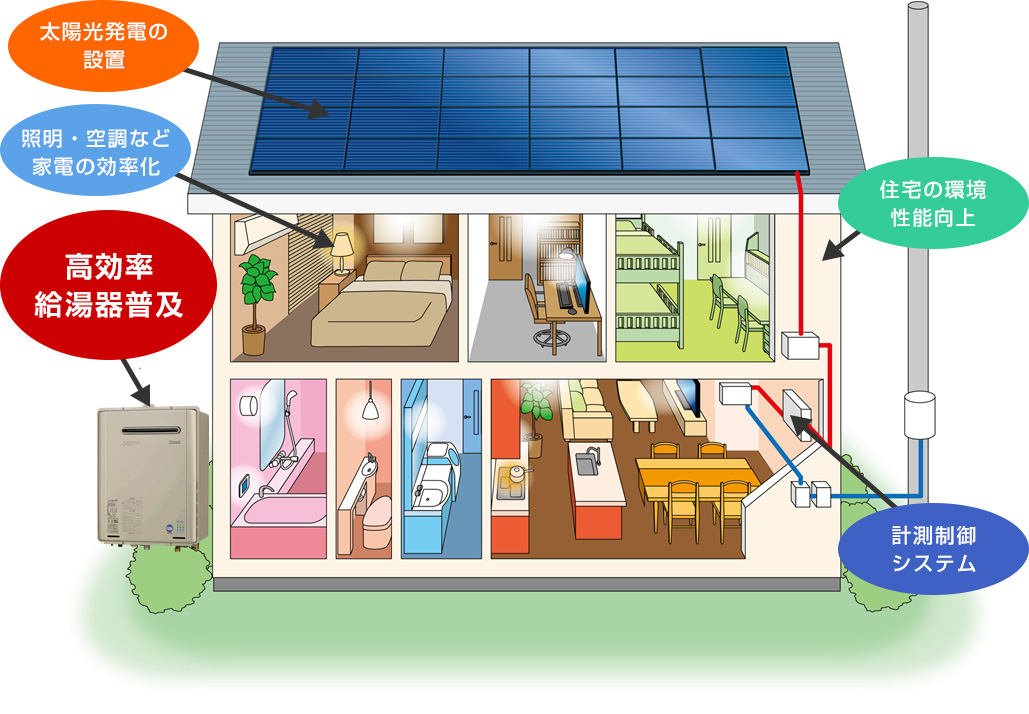

• ・地球温暖化対策としてCO2の排出量を削減するために、家庭部門における取組みでは住宅に省エネルギー機器・設備を導入することが環境政策の中でも掲げられている。
• ・家庭のエネルギー消費の約3割を占める給湯に対しては、高効率給湯器の普及が有効であるため、国や自治体において補助金の交付対象にするなど、消費者の導入促進に取り組んでいる。
• ・潜熱回収型ガス給湯器は、従来型の給湯器では約200℃の燃焼排気ガスとして捨てていた熱を利用して（燃焼排気ガスを二次熱交換器に通し、水蒸気が水になる時の排気ガス中の凝縮潜熱を回収）、約80％だった熱効率を約90～95％にまで向上した高効率な給湯器である。
• ・潜熱回収型ガス給湯器は、従来型の給湯器に比べガス使用量およびCO2排出量を約13％削減することができるため、省エネルギー性・環境性に優れている
• ・なお、潜熱回収時に酸性の凝縮水であるドレン排水が発生するため、中和器を通すことによりpH7程度まで中和処理が行われて、器外へ排出される。

（潜熱回収の原理）

• A) 従来型給湯器において、未利用であった約200℃の排気ガスを利用して、給水を二次熱交換器で予備加熱する。
• B) この時、排気ガス中の潜熱まで奪い取るため、排気ガス中の水分は凝縮し、ドレン排水が生成される。その際に、燃焼排気ガス中の微量の成分が溶け込むため、ドレン排水はpH3程度の酸性になる。
• C) 酸性のドレン排水は、中和器でpH7程度まで中和されて器外へ排出される。
• D) 二次熱交換器で予備加熱した給水を一次熱交換器で再加熱し、熱湯を作る。

② ドレン排水処理機構と水質維持のための安全装置

A) ドレン排水処理機構（中和器）の仕組み

• ・潜熱回収時に発生するドレン排水は、排気ガス中に微量に含まれる窒素酸化物（NOX）等が溶け込むため酸性となるが、中和器を通すことによりpH7程度に中和処理して器外へ排出している。
• ・中和器に充填される中和剤として、一般的な中和処理に使用される炭酸カルシウム（CaCO3）を使用している。酸性のドレン排水は炭酸カルシウムと化学反応することにより中和される。
• ・ドレン排水の発生量は燃焼ガス量に比例するため、メーカーは機器の標準的な使用期間中に発生するドレン排水の処理に必要な中和剤量を、あらかじめ機種ごとに算定し搭載している。
  なお、暖房機能を有する機種については、その処理量に相当する中和剤量を搭載している

B) ドレン排水の水質維持のための安全装置

• ・潜熱回収型ガス給湯器はドレン排水の水質を維持するために、中和器の機能低下や異常が発生したとき自動的に機器を停止させるように安全装置を組み込んでいる。
• ・中和機能の安全装置が作動したときは、中和器の交換など修理対応をしなければ復旧できないようになっている

• ⅰ 長期使用による中和能力低下防止
  設計時に定めた積算運転量に到達すると、操作リモコンにお知らせ表示をして機器を強制停止する
• ⅱ 中和器詰まりによる機能停止防止
  中和器に何らかの異常があり詰まりが発生すると、中和器の水位を監視する安全装置（中和器水位電極）で検知し、異常と判定し操作リモコンにお知らせ表示をして機器を強制停止する。

③ドレン処理性能の第三者機関による認証制度

• ・ガス機器を一般消費者が安心して使用できるよう、その性能については、第三者機関が技術的な確認を行い、認証する仕組みとして「ガス機器認証制度」がある。この制度は、ガス事業法及び液化石油ガスの保安の確保及び取引の適正化に関する法律で、ガス機器の検査機関として経済産業省に登録されている一般財団法人日本ガス機器検査協会（JIA）により運営（検査の実施および検査規程の設定）されており、認証済みのガス機器にはガス機器認証マークを貼付している。
• ・今回、ガス機器認証制度に関連して、ドレン排水処理機構の検査項目（表1）を制定することにより、認証を取得している潜熱回収型ガス給湯器は、ドレン排水の処理性能について第三者機関により確認が行われたものとして取り扱うことができる。
• ・なお、本取扱いにおいて対象となる潜熱回収型ガス給湯器の機種名については、一般社団法人日本ガス石油機器工業会のホームページにて確認することができる。

④適切な設計・施工の周知

• ・潜熱回収型ガス給湯器のドレン排水管の正しい設計・施工方法については、機器に同梱される工事説明書に詳しく記載されている。また、カタログや技術資料にも掲載し、関係者への徹底を図っている。
• ・なお、関係者への周知として、「給排水設備技術基準・同解説」や「ガス機器の設置基準及び実務指針」など公的な発行図書にも考え方を示すことにより、適切な施工がなされるよう周知を図っている。

（3）ドレン排水の性状

①ドレン排水の発生量

• ・ドレン排水の発生量は、機器の種類や使用パターンによって異なるが、JIS で規定される標準的な家庭で給湯及び追い炊きを使用した場合の運転方法（JIS S 2071 家庭用ガス温水機器標準使用条件）で測定すると、約 0.5～1.5L/日である。
  なお、暖房運転の際にもドレン排水が発生するが、冬期に床暖房を1日運転しても（約7時間 JIS S 2074 家庭用ガス温水熱源器標準使用条件）、その発生量は 150ml/日以下程度である。

②ドレン排水の水質試験結果

• ・ドレン排水の水質は、中和器により中和されること等により、水質汚濁防止法の水質基準を満たしている。
• ・給湯器内のドレン排水が通過する部品に使用される材質から有害物質が析出しないことが確認されている。
• ・ドレン排水の水質は、長期間使用した場合においても又季節を通じて水質汚濁防止法の水質基準を満たすことが確認されている。
